> Описание: Проект условно называется "Передайте превед моему преподу по физике, из-за которого меня чуть не выперли из института."
Гость
Отправлено: 02 Декабря, 2009 - 20:47:59
Post Id


УДАЛЁН









Как проверить на роботоспособность сам модуль генератора с тсопом, не имеея при этом тсопа ?
Раскажите как работает сама схема пожалуйста. А то я включаю тсоп (да тсоп есть, но под вопросом его работоспособность, и марка), пытаюсь его засветьть пультом ду, но он никаких признаков активности подавать не желает. Второй куда-то положил, теперь найти не могу гы-гы! Пошол искать...

 Top
nest Администратор
Отправлено: 02 Декабря, 2009 - 20:59:54
Post Id



Администратор


Сообщений всего: 4866
Дата рег-ции: Сент. 2009





СЕРГЕЙ199100 пишет:
Как проверить на роботоспособность сам модуль генератора

Осциллографом :)
можно собрать делитель частоты на 555ТМ2 и подать ему генерируемые 36(?)кГц. на выходе можно будет услышать писк.


 Top
Гость
Отправлено: 02 Декабря, 2009 - 21:08:18
Post Id


УДАЛЁН









Про пачки импульсов значит:
Тсоп будет реагировать только на прерывающиеся сигналы, т.е. если я замкну его ножки(предположим с которых идет сигнал) то стоп не будет давать сигнал. А если я замкну и разомкну быстро то будет единичный сигнал. Да ?
(Добавление)

Случайно наткнулся сейчас на простые индикаторы ик лучей вот http://electronic-schemes.ru/?tag=tsop на тсопе

 Top
nest Администратор
Отправлено: 02 Декабря, 2009 - 21:19:03
Post Id



Администратор


Сообщений всего: 4866
Дата рег-ции: Сент. 2009





как можно просто так у работающей детали замыкать выходные ножки ?
какие ножки вы вообще собрались замыкать и размыкать быстро ?

TSOP: песть пачка импульсов ИК-света - выдаёт низкий уровень.

статья не готова, но может быть чтото уже можно понять: Всё об ИК-приёмнике "TSOP&q uot;

 Top
Гость
Отправлено: 02 Декабря, 2009 - 21:33:51
Post Id


УДАЛЁН









На схеме тсоп не маркирован, нет распиновки, где на нем V0,GND,VS. V0 идет на ножку 2 к155й ?

 Top
nest Администратор
Отправлено: 02 Декабря, 2009 - 21:46:39
Post Id



Администратор


Сообщений всего: 4866
Дата рег-ции: Сент. 2009





скачайте даташит на какой нибудь TSOP всё станет сразу понятно.

 Top
Гость
Отправлено: 02 Декабря, 2009 - 22:17:58
Post Id


УДАЛЁН









Да понял уже все Улыбка
(Добавление)
СЕРГЕЙ199100 пишет:
Как проверить на роботоспособность сам модуль генератора с тсопом, не имеея при этом тсопа ?

(Добавление)
BS170, это такой маленький черненький с точкой зеленой на верху транзистор ?

 Top
ОЛЕГ Супермодератор
Отправлено: 03 Декабря, 2009 - 03:18:55
Post Id



Супермодератор


Сообщений всего: 1732
Дата рег-ции: Нояб. 2008





СЕРГЕЙ199100 пишет:
Как проверить на роботоспособность сам модуль генератора

Цифровой фотокамерой. ИК-светодиод при взгляде на экран боковым зрением должен рябить, на экране возможны полосы.
Получить пачку импульсов с генератора, работающего непрерывно, можно включая и выключая генератор руками.
Сергей, с робозоновским генератором, при всем уважении к его разработчику, если его не доработать, у тебя ничего не получится. Я тебе уже пытался на это намекнуть, чтобы ты изучил эту тему повнимательнее. Я пробовал. Нужны ПОСЛЕДОВАТЕЛЬНОСТИ.

СЕРГЕЙ199100 пишет:
BS170, это такой маленький черненький с точкой зеленой на верху транзистор ?

Это такой маленький черненький транзистор, на котором написано: "BS170". За остальные не ручаюсь. Улыбка

 Top
Гость
Отправлено: 03 Декабря, 2009 - 12:02:37
Post Id


УДАЛЁН









ОЛЕГ
Ге, думаю об одном, пишу другое.
Как работает Модуль с приемником ?

 Top
ОЛЕГ Супермодератор
Отправлено: 03 Декабря, 2009 - 16:24:14
Post Id



Супермодератор


Сообщений всего: 1732
Дата рег-ции: Нояб. 2008





СЕРГЕЙ199100 пишет:
Как работает Модуль с приемником ?

Который именно?

 Top
Гость
Отправлено: 03 Декабря, 2009 - 18:08:54
Post Id


УДАЛЁН









Ну какой, тот который на к155ла3 т сопе, выше по ветке
(Добавление)
Собрал вообщем и генератор и приемник. Свечу на тсоп ик диодом, никакой реакции... Че делать ?
(Добавление)
Без кондера 0.001 можно попробовать, и кстате, какая у него маркировка на корпусе ? Смущение
(Добавление)

... моя мечта видать, склоняется к тому, чтобы после сбора схемы, включив к ней питание, она заработала спервого раза ...

 Top
nest Администратор
Отправлено: 03 Декабря, 2009 - 19:07:24
Post Id



Администратор


Сообщений всего: 4866
Дата рег-ции: Сент. 2009





СЕРГЕЙ199100 пишет:
... моя мечта видать, склоняется к тому, чтобы после сбора схемы, включив к ней питание, она заработала спервого раза ...

это возможно. практически во всех цифровых схемах настройка минимальна :) за что я из и люблю :)
СЕРГЕЙ199100 пишет:
Без кондера 0.001 можно попробовать

нет. он стоит в частотозадающей цепи. без него генератор не будет работать.
о маркировке тут : Конденсаторы и их маркировка.

СЕРГЕЙ199100 пишет:
Свечу на тсоп ик диодом, никакой реакции

смотря как подключили. фотография есть ? :)

 Top
Гость
Отправлено: 03 Декабря, 2009 - 19:14:20
Post Id


УДАЛЁН









Насчет маркировки, я про импортные кондеры говорю, например конденсатор с маркировкой 104, это 10*10^4/100 вроде, вечно в этом путаюсь
Фото выложу чуть позже
Грустный
(Добавление)
nest

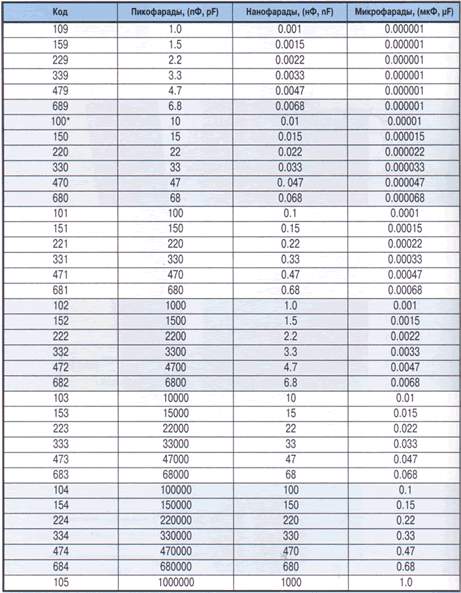

в той статье про кондеры не помешает такая табличка http://forumimage.ru/uploads/200...057227019893.jpg Ухмылка

 Top
nest Администратор
Отправлено: 03 Декабря, 2009 - 19:33:26
Post Id



Администратор


Сообщений всего: 4866
Дата рег-ции: Сент. 2009






СЕРГЕЙ199100 пишет:
в той статье про кондеры не помешает такая табличка

если вы её наберёте цифрами - то можно будет добавить :)
просто катастрофически не хватат времени на всё.

 Top
Гость
Отправлено: 03 Декабря, 2009 - 19:37:57
Post Id


УДАЛЁН










А где набирать ?

(Добавление)
Фото мало чего думаю даст
http://i043.radikal.ru/0912/0a/f286c5cd842a.jpg
За место ик диода поставил обычный.
Тестером не реально замерить ход импульсов ? На глаз ведь не различить, толи просто горит, толи мигает с большой скоростью.

Хе... может на видео снять а потом в замедленном режиме просмотреть. Надо будет поэксперементировать в этом направлении...

 Top
